Стандарт проектирования

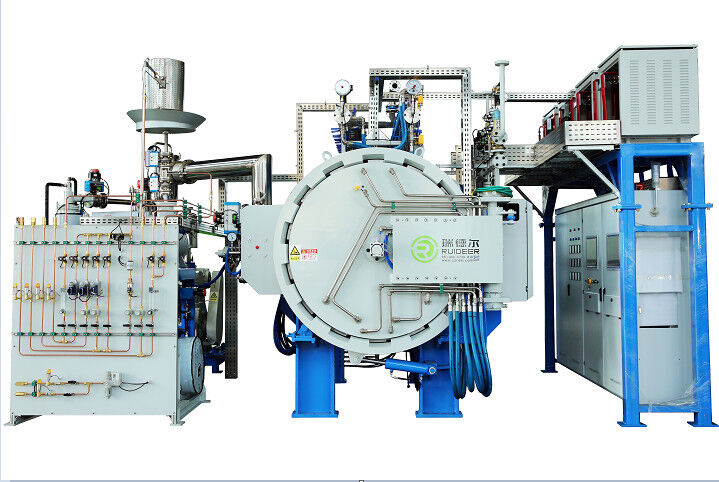

ВГазПечь для синтерации под давлением представляет собой однокамерную, двудверную горизонтальную циклическую систему нагреваdпредназначен для легкой погрузки и разгрузки и обслуживания. ТВесь процесс контролируется автоматически.сблокировка безопасности.Осуществляется непрерывная работа с полной нагрузкойс его максимальной способностью300 печных раз в год или 300 рабочих дней в год.
Принимая графитовые элементы сопротивления нагрева (низкое напряжение, высокий ток) с несколькими тепловыми установками, каждая единица температуры контролируется индивидуально;TВесь процесс контролируется компьютерной автоматизацией, мониторингом, отслеживанием, самодиагностикой ошибок, демонстрацией симуляции и записи.
Процесс контролируется ПЛКиПромышленная управляющая машина (Я...PC) для реализации одного ключа запуска всего процесса, динамического мониторинга в реальном времени, экономия температуры, давления, вакуума и других параметровинадежная сигнализация.
Описание основных функций
Автоматическое обнаружение утечки под положительным и отрицательным давлением перед запуском печи
Выявление утечек делится на три этапа:обнаружение утечки под положительным давлением в корпусе печи, обнаружение утечки под положительным давлением в системе обезвоживания и обнаружение утечки под отрицательным давлением в корпусе печи.
1.Обнаружение утечки в корпусе печи под положительным давлением, аргонный газ низкого давления заполняется в корпус печи через шинельную стойку,давление печи определяется при помощи передатчика относительного давления в печи;, и пользователь может установить верхний предел давления и нижний предел давления (в mbar).
2.Корпус печи проходит через обнаружение утечки отрицательного давления путем просачивания корпуса печи через насос. Пользователь может установить верхний и нижний предел для вакуумного значения ((единица: Pa).
3.Положительное обнаружение утечки давления системы обезвоживания, азот низкого давления заряжается в резервуар обезвоживания через коллектор,давление в резервуаре определяется при помощи передатчика относительного давления системы деваксации;, и пользователь может установить верхние и нижние пределы давления (в mbar).
Технический параметр
| Действительная работапространство(W * H * L) |
500 мм ×500 мм × 1200 мм |
| Максимальное давление по конструкции |
60бар |
| Максимальное рабочее давление |
58 бар |
| Время нажатия |
менее 20 min. (до 58 бар, давление источника воздуха находится в диапазоне 80-100 бар) |
| Скорость охлаждения |
≤6h ((пустая печь,от 1450°C охлаждение до 100°C,температура воды ≤26°C,55 bar≤Ar давление ≤58 bar) |
| Мощность отопления |
430KVA |
|
Продолжительность эксплуатации
из оболочки печи |
20 лет |
| Макс, временный работник. |
1550°C (при условии вакуума и предварительного давления газа) |
