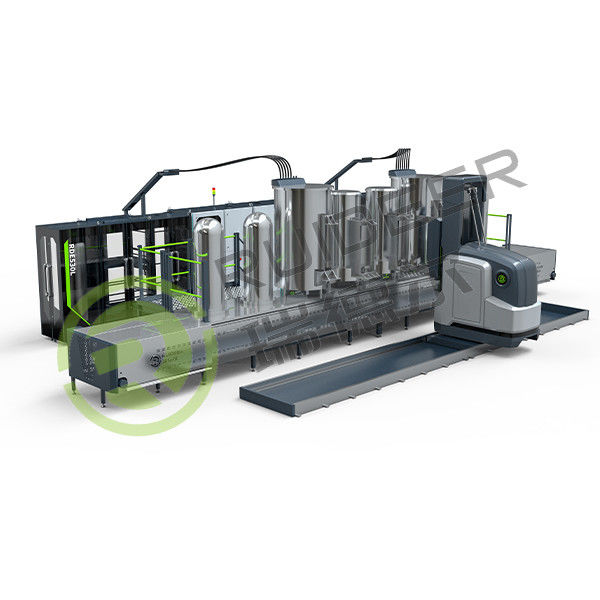

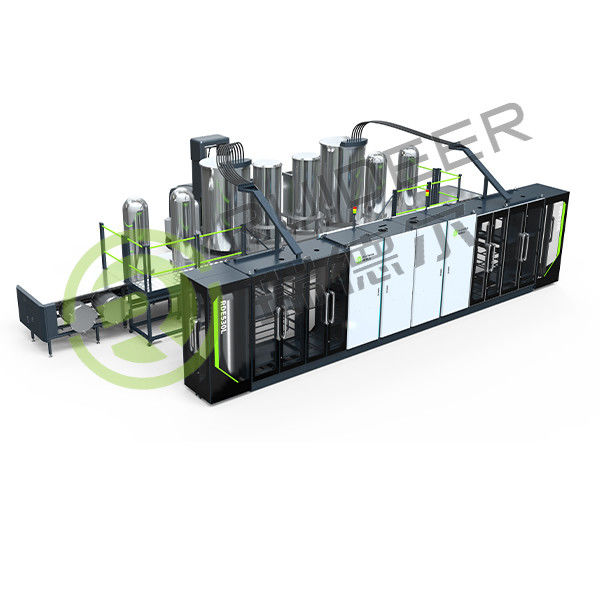

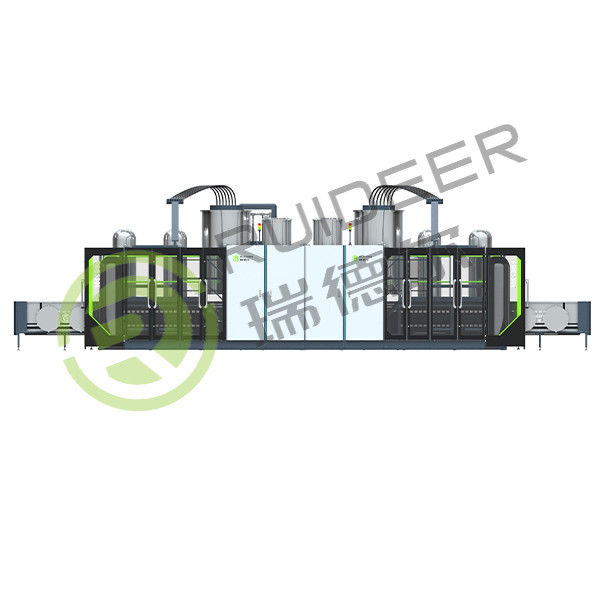

Печь покрытия СВД для режущих инструментов

Печь покрытия CVD является основным оборудованием для производства инструментов покрытия цементированным карбидом.Инструменты по покрытию цементированным карбидом покрываются тонкой пленкой на поверхности цементированного карбидного субстрата с хорошей прочностью и прочностью путем химического отложения паров (CVD)Он получается путем слоирования огнеупорного металла или неметаллического соединения с хорошей износостойкостью.стабильные химические свойстваПри резке он может увеличить срок службы инструмента более чем в 3-5 раз по сравнению с необрошенными инструментами.

Рабочая скамейка состоит из реакционных камер, нагревательных и охлаждающих крышек, а также из стеллажей, платформ, оснований реакционных камер, вращающихся цилиндров и вращающихся механизмов.

Реакционная камера изготавливается из высокотемпературной и коррозионностойкой сплавной стали, цилиндр из которой изготавливается центробежным литьем.

Нагревательная крышка используется для нагрева реакционной камеры и рабочей части в реакционной камере с максимальной температурой нагрева 1050°C.Нагревательная крышка использует пятизонное отопление мощностью 55 кВтКаждая зона оснащена термопарой с номером степенирования K для обнаружения температуры.Внешняя оболочка имеет изоляцию из керамических волокон., а нагревательный элемент помещается внутри керамического волокна, что удобно для обслуживания и замены.нагревательный элемент использует импортируемую нагревательную проволоку из железохромо-алюминиевого сплава Kanthal.

Охлаждающее покрытие используется для уменьшения теплового излучения от реактора и для охлаждения реактора после процесса покраски.транспортировка и позиционирование реакционной камеры могут быть достигнуты с помощью охлаждающего покрытия.

Железнодорожный кран используется для подъема и переноса реакционной камеры, нагревательного и охлаждающего крышек.один железнодорожный кран может использоваться для подъема и переноса четырех оборудований СВДПодъем и перенос реакционной камеры, нагревательная крышка и охлаждающая крышка контролируются автоматически, что значительно улучшает автоматизацию оборудования.

Два конденсатора используются для охлаждения вентилируемых процессных газов из реакционной камеры и для конденсации отходов, которые являются твердыми при комнатной температуре, таких как хлориды.Конденсатор изготовлен из нержавеющей стали SUS316LДля повышения эффективности охлаждения внутренняя часть конденсатора имеет форму "Z".

1. Автоматический режим. В соответствии с настройками процесса, отдельные компоненты и процессы автоматически контролируются. Автоматическое управление включает переключатель клапана, управление потоком процесса газа,Контроль потока процессной жидкости, регулирование давления реактора, нагревательная печь и электрический нагреватель ремень температуры регулирования и т.д., без вмешательства человека во все процессы.Процесс автоматической работы реализует автоматическую обработку сигнализацииВ соответствии с различными типами сигнализации, он автоматически входит в режим сигнализации для защиты продуктов в печи.Он может быть вручную восстановлен в состоянии до сигнализации.
2. Процесс отслеживается на протяжении всего процесса, все данные датчиков и состояние клапана сохраняются в исторических данных, которые можно просматривать в любое время.
3. Ручной режим. Есть предохранительный блокировщик, который автоматически реализует блокировку в соответствии с типом газа и температурой внутри реактора, и реактор не может быть открыт по желанию.Ручной режим установлен с одним кнопкой работы, такие как пылесосывание, H₂очистка, N₂очистка и т.д., без необходимости ручного перемещения отдельных клапанов и вакуумных насосов.
4. Данные сигнализации сохраняются автоматически, и исторические данные могут быть восстановлены в любое время.
